Creator 5 Pro · Kopf 4 · PLA Rot · 19. September 2026

Ein Schwert in 47 Schichten

Wie ein Druck entsteht, an einem echten Lauf: vom Modell über den Slicer bis zum fertigen Teil.

01

Die Form ist gerechnet, nicht gezeichnet

Vorlage ist die Spieltextur des Diamantschwerts aus Minecraft: 16 mal 16 Pixel, davon 84 sichtbar. Ein Skript macht aus jedem Pixel einen Block von 9,4 mm Kantenlänge. Helle Pixel stehen höher als dunkle, so wird die Schattierung der Textur zum Relief.

Das ganze Relief liegt auf der Oberseite. Die Unterseite bleibt eben, das Schwert liegt flach auf dem Bett und braucht keine einzige Stütze.

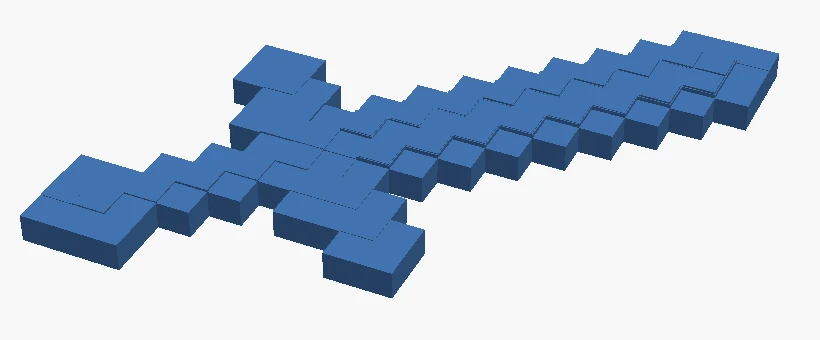

Rendering des Schwerts als blaues Pixelrelief, schräg von oben: Klinge, Parierstange und Griff aus einzelnen Blöcken unterschiedlicher Höhe.
OpenSCAD-Render des Modells. Die Fugen zwischen den Pixeln sind 0,9 mm breit und 0,5 mm tief.

02

Der Slicer schneidet es in 47 Scheiben

Flash Studio zerlegt das Modell in waagerechte Schichten: die erste 0,25 mm dick, alle weiteren 0,20 mm, zusammen 9,45 mm. Für jede Schicht rechnet es aus, wo die Düse entlangfährt und wie viel Kunststoff sie dabei ausdrückt. Heraus kommt eine Textdatei mit 85.662 Bewegungsbefehlen.

Von Schicht 4 bis 29 sieht jede Schicht gleich aus: Wände und ein lockeres Füllmuster. Ab Schicht 30 beginnt das Relief, und die Bahnen werden dicht. Die Schätzung des Slicers: 1 Stunde 1 Minute 44 Sekunden, 31,7 Gramm.

Düsenbahnen der gewählten Schicht, von oben gesehen

Höhe 6,05 mm · 13,5 m Bahn

  • Wände
  • Füllung
  • Deckflächen
Gelesen aus dem G-Code dieses Laufs. Leerfahrten sind ausgeblendet.

03

Sechs Minuten lang passiert nichts

Bevor die erste Bahn liegt, heizt der Drucker. Die Düse geht auf 220 °C, fällt im Vorlauf noch einmal auf 120 °C zurück und heizt dann wieder auf. Das Bett wärmt sich auf rund 55 °C.

Temperaturverlauf vom Einschalten bis zur ersten Schicht: Düse von 30 auf 220 °C, kurz zurück auf 120 °C, dann wieder 220 °C; Bett von 39 auf etwa 55 °C.
Messwerte alle fünf Sekunden, 21:22 bis 21:28 Uhr.

04

Eine Stunde, sechs Minuten. Eine Bildschirmlänge.

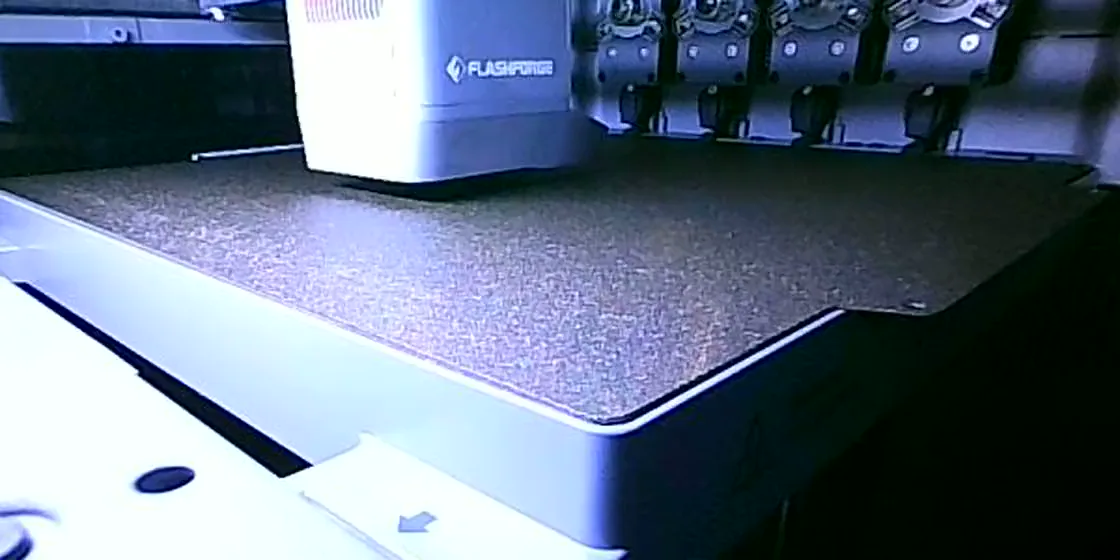

21:22 · Schicht 0 von 47 · Düse 30 °C Innenkamera, ein Bild etwa alle zwölf Sekunden. Schicht laut Drucker.

05

Dieselbe Datei auf vier Köpfen

Der Creator 5 Pro hat vier Druckköpfe. Am 19. und 20. September lief genau diese Datei auf jedem Kopf einzeln, nur der Werkzeugbefehl war ein anderer. Drei Läufe gingen durch, einer nicht. Weil dieselbe Geometrie dreimal sauber durchlief, lag der Fehler nicht in der Datei, sondern am Kopf.

Einzelkopf-Reihe mit mc-diamantschwert, 47 Schichten
KopfMaterialErgebnisBefund
1PLA Schwarzabgebrochen nach 57 sFehler E0163 in Schicht 2, auf der Platte kein Material
2PLA Dunkelblaufertig, 1 h 06kein Fehler
3PLA Cremefertig, 1 h 060 Fehlerzeilen in 1.145 Messungen
4PLA Rotfertig, 1 h 060 Fehlerzeilen in 837 Messungen dieser Lauf

837 Messungen während des Drucks auf Kopf 4, keine davon mit Fehler.

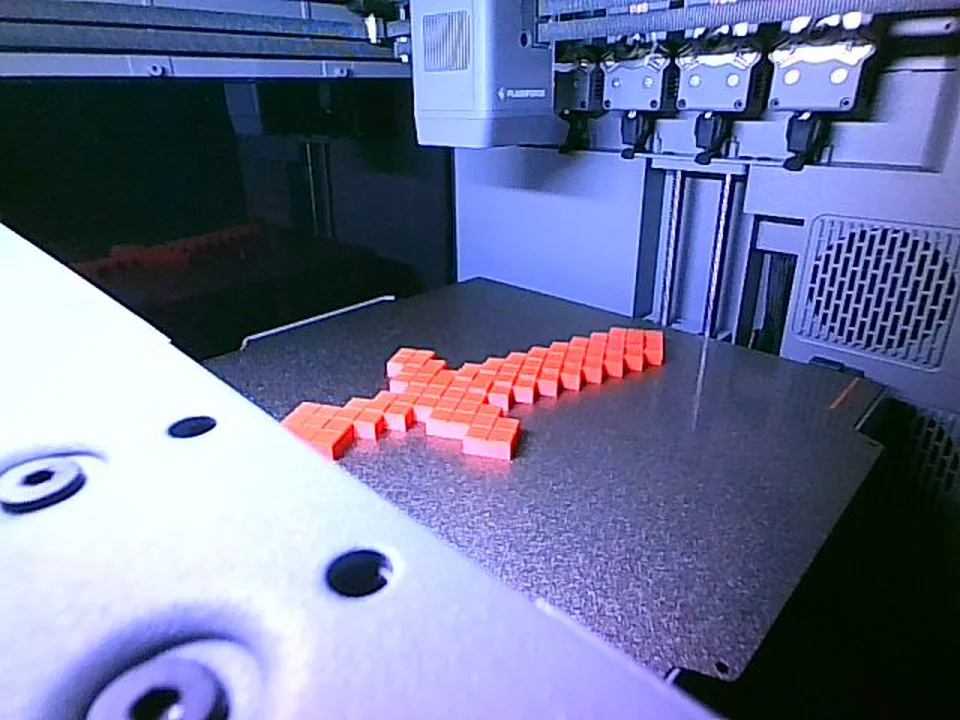

Das fertige rote Pixelschwert liegt auf der Druckplatte, darüber die vier Druckköpfe.
Kopf 4, 22:35 Uhr: das fertige Schwert auf der Platte.

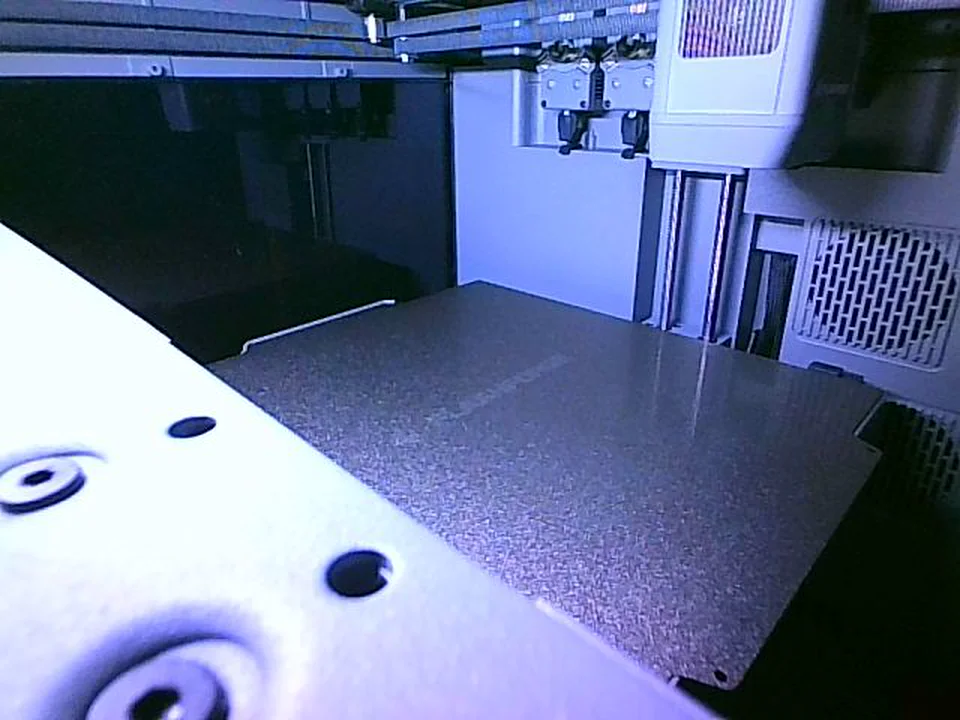

Leere Druckplatte nach dem Abbruch, kein Kunststoff zu sehen.
Kopf 1 nach dem Abbruch: Die Platte ist leer.
